Was sind die verschiedenen Typen von FI-Schutzschaltern?

FI-Schutzschalter sind unverzichtbare Sicherheitskomponenten in modernen Elektroanlagen: Sie schützen Leben und minimieren die Brandgefahr. Doch nicht jeder Fehlerstromschutzschalter ist gleich – je nach Anwendung und elektrischen Verbrauchern kommen unterschiedliche Typen zum Einsatz.

Die richtige Auswahl des passenden RCD-Typs entscheidet über die Funktionssicherheit Ihrer gesamten Elektroinstallation. Besonders in industriellen Anwendungen mit Frequenzumrichtern, Motoren und komplexen Steuerungssystemen ist die Kenntnis der verschiedenen FI-Schutzschalter-Typen entscheidend für einen zuverlässigen Betrieb.

Was ist ein FI-Schutzschalter und wie funktioniert er?

Ein FI-Schutzschalter ist eine Schutzeinrichtung, die bei einem Fehlerstrom automatisch den Stromkreis unterbricht und so vor elektrischen Unfällen und Bränden schützt. Das Gerät überwacht kontinuierlich den Stromfluss zwischen den Leitern und erkennt bereits kleinste Differenzen.

Die Funktionsweise basiert auf dem Differenzstromprinzip: Ein Summenstromwandler umfasst alle stromführenden Leiter des überwachten Stromkreises. Im normalen Betrieb ist die Summe aller Ströme null, da der hinfließende Strom dem zurückfließenden entspricht. Fließt jedoch Strom über einen ungewollten Weg ab – etwa durch eine Person oder eine beschädigte Isolierung –, entsteht ein Differenzstrom, der das Auslöseorgan aktiviert.

Moderne Fehlerstromschutzschalter reagieren innerhalb von Millisekunden und unterbrechen den gefährlichen Stromfluss, bevor gesundheitliche Schäden entstehen können. Diese schnelle Reaktionszeit macht sie zu einem der wirksamsten Schutzsysteme in der Elektrotechnik.

Welche Haupttypen von FI-Schutzschaltern gibt es?

Es gibt hauptsächlich drei Grundtypen von FI-Schutzschaltern: Typ AC für reine Wechselstrom-Fehlerströme, Typ A für Wechsel- und pulsierende Gleichstrom-Fehlerströme sowie Typ B für alle Fehlerstromarten einschließlich glatter Gleichströme. Zusätzlich gibt es selektive Varianten mit zeitverzögerter Auslösung.

Die Unterscheidung erfolgt nach der Art der Fehlerströme, die der jeweilige Schutzschalter erkennen kann. Während ältere Installationen oft mit Typ AC auskommen, erfordern moderne elektronische Verbraucher zunehmend die erweiterten Erkennungsfähigkeiten der Typen A oder B.

Darüber hinaus werden FI-Schutzschalter nach ihrem Auslösestrom klassifiziert – typische Werte sind 10 mA, 30 mA, 100 mA, 300 mA und 500 mA. Die Auswahl hängt von der jeweiligen Anwendung und den Schutzanforderungen ab.

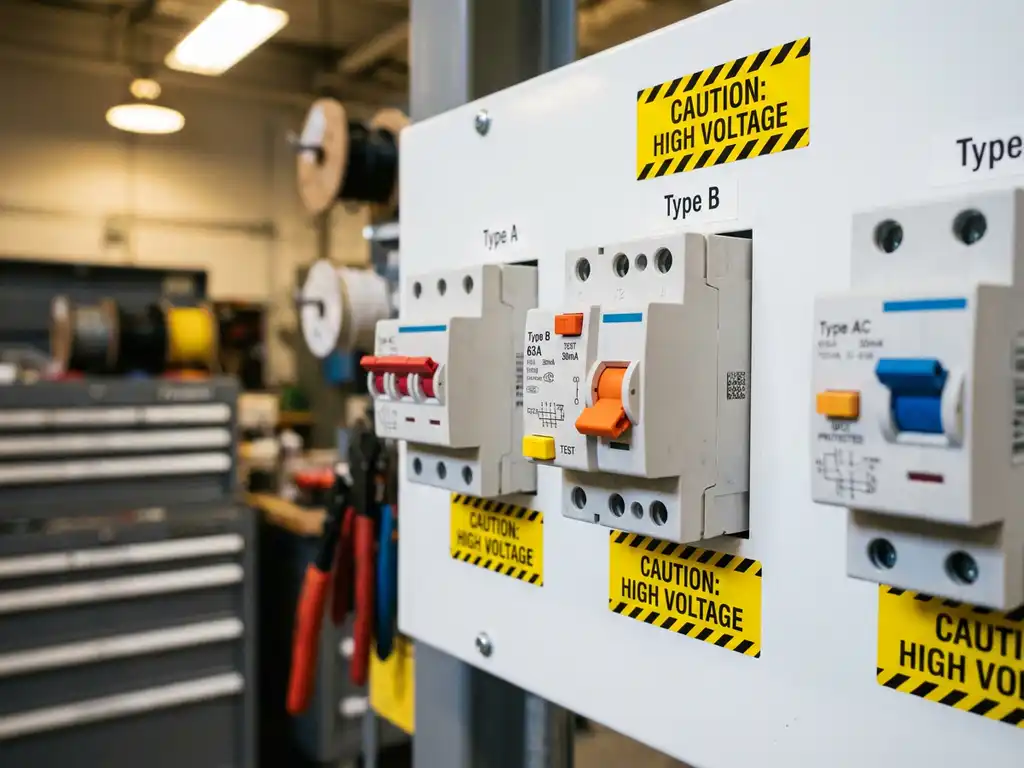

Was ist der Unterschied zwischen Typ A, AC und B FI-Schaltern?

Typ AC erkennt nur sinusförmige Wechselstrom-Fehlerströme, Typ A zusätzlich pulsierende Gleichstrom-Fehlerströme, während Typ B alle Fehlerstromarten einschließlich glatter Gleichströme erfasst. Die Wahl des Typs richtet sich nach den angeschlossenen elektrischen Verbrauchern.

FI-Schutzschalter vom Typ AC sind die einfachste Variante und für herkömmliche ohmsche Verbraucher wie Glühlampen, Heizgeräte oder einfache Motoren ausreichend. Sie reagieren zuverlässig auf reine Wechselstrom-Fehlerströme, wie sie bei direktem Kontakt mit spannungsführenden Teilen auftreten.

Typ A erweitert den Schutzbereich um pulsierende Gleichstrom-Fehlerströme, die bei elektronischen Geräten mit Gleichrichtern auftreten können. Dazu gehören Waschmaschinen, Computer, LED-Beleuchtung oder elektronische Vorschaltgeräte. Diese Geräte können Gleichstromkomponenten erzeugen, die einen Typ AC „blenden” würden.

Typ B bietet den umfassendsten Schutz und erkennt auch glatte Gleichstrom-Fehlerströme. Diese entstehen hauptsächlich bei Frequenzumrichtern, Photovoltaik-Wechselrichtern oder Ladestationen für Elektrofahrzeuge. In industriellen Anwendungen mit komplexer Leistungselektronik ist Typ B oft die einzig sichere Wahl.

Welchen FI-Schutzschalter benötigen Sie für Frequenzumrichter und Motoren?

Für Frequenzumrichter und drehzahlgeregelte Motoren ist grundsätzlich ein FI-Schutzschalter vom Typ B erforderlich, da diese Anlagen glatte Gleichstrom-Fehlerströme erzeugen können. Alternativ kann bei bestimmten Frequenzumrichtern ein Typ A mit zusätzlichen Schutzmaßnahmen ausreichen.

Frequenzumrichter arbeiten mit komplexer Leistungselektronik, die verschiedene Fehlerstromarten erzeugen kann. Die Pulsweitenmodulation und die Zwischenkreiskondensatoren können sowohl pulsierende als auch glatte Gleichstromkomponenten verursachen. Ein herkömmlicher Typ AC oder A würde diese nicht zuverlässig erkennen.

Bei der Planung von Industrieautomationsanwendungen berücksichtigen wir diese Anforderungen von Anfang an. Moderne Steuerungs- und Automatisierungstechnik verfügt teilweise über integrierte Filter, die die Gleichstromkomponenten reduzieren. Dennoch empfiehlt sich aus Sicherheitsgründen meist der Einsatz von Schutzschaltern vom Typ B.

Für konventionelle, direkt am Netz betriebene Motoren ohne Frequenzumrichter reicht dagegen ein Typ AC aus. Die Entscheidung hängt immer von der konkreten Anlagenkonfiguration und den verwendeten Komponenten ab.

Welcher FI-Schutzschalter ist für PV-Anlagen, Wärmepumpen und Wallboxen geeignet?

Moderne Energietechnologien wie Photovoltaikanlagen, Wärmepumpen und Ladeinfrastruktur für Elektrofahrzeuge stellen besondere Anforderungen an den Fehlerstromschutz. Die in diesen Anwendungen eingesetzten Wechselrichter und Frequenzumrichter können Fehlerstromarten erzeugen, die einfache FI-Typen nicht zuverlässig erkennen. Die Wahl des richtigen FI-Schutzschalters ist daher sowohl aus Sicherheits- als auch aus normativer Sicht entscheidend.

FI-Schutzschalter für PV-Anlagen

Beim Fehlerstromschutz Photovoltaik ist besondere Sorgfalt geboten: Photovoltaik-Wechselrichter können im Fehlerfall glatte Gleichstrom-Fehlerströme erzeugen, die ein FI-Schutzschalter vom Typ AC oder Typ A nicht sicher erkennt. Für den fi für pv anlage ist daher mindestens Typ A vorgeschrieben; in vielen Fällen schreiben Hersteller oder die geltende Norm Typ B oder Typ B+ vor.

Zu beachten ist, dass der FI-Schutzschalter auf der AC-Seite des Wechselrichters installiert wird, also zwischen Wechselrichter und dem Hausanschluss. Einige moderne Wechselrichter verfügen über eine integrierte Gleichstrom-Überwachung, was den Einsatz eines Typ-A-Schutzschalters ermöglichen kann. Die jeweilige Herstellerdokumentation und die geltenden Normen sind dabei verbindlich.

FI-Schutzschalter für Wärmepumpen

Wärmepumpen arbeiten für den Verdichterbetrieb mit Frequenzumrichtern, die ähnlich wie in industriellen Anwendungen pulsierende und glatte Gleichstrom-Fehlerströme verursachen können. Je nach Hersteller-Vorgabe und Gerätetyp ist daher Typ A oder Typ B erforderlich.

Bei der Planung einer Wärmepumpeninstallation empfiehlt es sich, die technischen Unterlagen des Herstellers sorgfältig zu prüfen und im Zweifel Typ B einzusetzen. So ist sichergestellt, dass alle möglichen Fehlerstromarten zuverlässig erkannt werden und die Anlage normkonform betrieben wird.

FI-Schutzschalter für Wallboxen und Ladeinfrastruktur

Moderne Wallboxen für Elektrofahrzeuge können im Fehlerfall glatte Gleichstrom-Fehlerströme erzeugen. Der Wallbox FI-Schutzschalter muss daher in der Regel vom Typ B oder Typ EV (auch als Typ B+ bezeichnet) sein, um alle relevanten Fehlerstromarten sicher zu erfassen.

Einige Wallboxen verfügen über eine integrierte DC-Fehlerstromerkennung. In diesen Fällen kann laut Hersteller und geltender Norm der Einsatz eines Typ-A-FI-Schutzschalters ausreichend sein. Die konkrete Anforderung ergibt sich immer aus der Herstellerdokumentation der Wallbox sowie den normativen Vorgaben der DIN VDE 0100-722. Eine fachkundige Planung ist hier unbedingt zu empfehlen.

Wie wählt man den richtigen Auslösestrom für FI-Schutzschalter?

Der Auslösestrom wird nach dem Schutzziel und den natürlichen Ableitströmen der Installation gewählt: 10–30 mA für den Personenschutz, 100–300 mA für den Brandschutz und bis 500 mA für den selektiven Schutz in Hauptverteilungen. Der gewählte Wert muss über den normalen Ableitströmen liegen.

Für den direkten Personenschutz in Endstromkreisen sind 30 mA der Standard. Dieser Wert gewährleistet, dass gefährliche Körperströme zuverlässig unterbrochen werden, bevor gesundheitliche Schäden entstehen. In besonders gefährdeten Bereichen wie Badezimmern kommen auch 10-mA-Schutzschalter zum Einsatz.

Bei größeren Anlagen mit vielen angeschlossenen Verbrauchern summieren sich die natürlichen Ableitströme. Hier würde ein 30-mA-Schutzschalter zu häufigen Fehlauslösungen führen. Deshalb werden in Hauptverteilungen oft 100 mA, 300 mA oder 500 mA Schutzschalter eingesetzt, die primär dem Brandschutz dienen.

Die Norm DIN VDE 0100-530 gibt vor, dass der Auslösestrom mindestens das 2,5-Fache des zu erwartenden Ableitstroms betragen sollte. Eine sorgfältige Mess- und Prüftechnik vor der Installation verhindert spätere Betriebsstörungen.

Wie finden Sie den richtigen FI-Schutzschalter für Ihre Anlage?

Die Vielzahl an FI-Typen, Auslöseströmen und normativen Anforderungen macht die Auswahl des richtigen Schutzschalters anspruchsvoll. Eine strukturierte Vorgehensweise hilft dabei, die Entscheidung systematisch und sicher zu treffen. Die folgenden Schritte bieten eine praxisnahe Auswahlhilfe für Elektrofachkräfte und Planer.

1. Verbrauchertyp bestimmen: Handelt es sich um rein ohmsche Verbraucher wie Heizgeräte oder Glühlampen, ist Typ AC ausreichend. Bei elektronischen Geräten mit Gleichrichtern, zum Beispiel Waschmaschinen oder Computern, ist Typ A erforderlich. Für Frequenzumrichter, PV-Wechselrichter und Ladestationen für Elektrofahrzeuge ist Typ B oder Typ B+ notwendig.
2. Schutzziel festlegen: Steht der Personenschutz im Vordergrund, ist ein Auslösestrom von 30 mA (in besonders gefährdeten Bereichen 10 mA) zu wählen. Für den Brandschutz in Unterverteilungen sind 100-300 mA üblich. Für die Selektivität in der Hauptverteilung kommen 300-500 mA zum Einsatz.
3. Installationsebene bestimmen: Im Endstromkreis werden schnell auslösende FI-Schutzschalter mit niedrigem Auslösestrom eingesetzt. In Unterverteilungen und der Hauptverteilung sind selektive Varianten mit Zeitverzögerung und höherem Auslösestrom sinnvoll, um die Versorgung nicht betroffener Bereiche aufrechtzuerhalten.
4. Normative Anforderungen prüfen: Die DIN VDE 0100-410 legt die grundlegenden Schutzmaßnahmen fest. Je nach Anwendungsfall gelten ergänzend weitere Vorschriften, etwa die ArbStättV oder die BetrSichV für gewerbliche und industrielle Installationen sowie anwendungsspezifische Normen wie DIN VDE 0100-722 für Ladeinfrastruktur.

Bei komplexen Anlagen oder Unsicherheiten bei der Typenauswahl unterstützen wir als Elektrotechnik-Fachunternehmen kompetent bei der Schutzkonzeptplanung, von der ersten Analyse bis zur normgerechten Umsetzung.

Wann müssen selektive FI-Schutzschalter eingesetzt werden?

Selektive FI-Schutzschalter werden in mehrstufigen Installationen eingesetzt, um bei einem Fehler nur den betroffenen Stromkreis abzuschalten und die Versorgung anderer Bereiche aufrechtzuerhalten. Sie verfügen über eine Zeitverzögerung, die nachgelagerten Schutzschaltern Vorrang beim Auslösen gibt.

In größeren Gebäuden oder Industrieanlagen führt das Auslösen des Haupt-FI-Schutzschalters zum Totalausfall der Stromversorgung. Dies ist besonders kritisch bei wichtigen Produktionsprozessen oder sicherheitsrelevanten Systemen. Selektive Schutzschalter lösen erst nach einer definierten Verzögerungszeit aus – meist 40 bis 500 Millisekunden.

Die typische Anordnung sieht vor, dass in der Hauptverteilung ein selektiver FI-Schutzschalter mit höherem Auslösestrom und Zeitverzögerung installiert wird, während die nachgelagerten Unterverteilungen mit schnell auslösenden Schutzschaltern ausgestattet sind. So wird eine Staffelung erreicht, die ein gezieltes Abschalten ermöglicht.

Bei der Planung von Energie- und Anlagentechnik berücksichtigen wir diese Selektivitätsanforderungen bereits in der Konzeptphase. Eine durchdachte Schutzkonzeption minimiert Betriebsunterbrechungen und erhöht die Anlagenverfügbarkeit erheblich. Als erfahrener Elektrotechnik-Experte bieten wir umfassende Beratung und professionelle Lohndienstleistungen für die optimale Auslegung Ihrer Schutzkonzepte.
